脈沖热壓焊接工藝常見的問題及注意事項

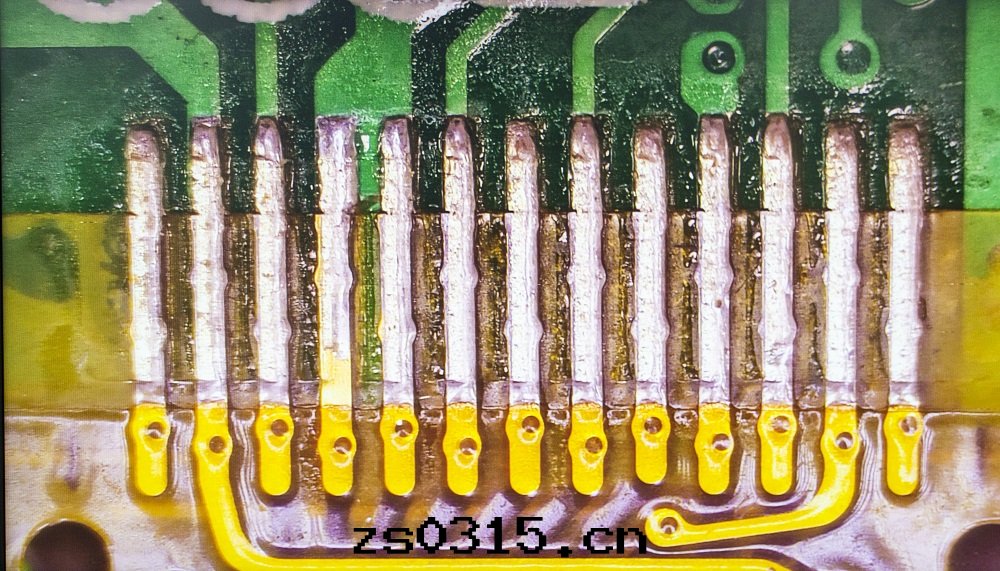

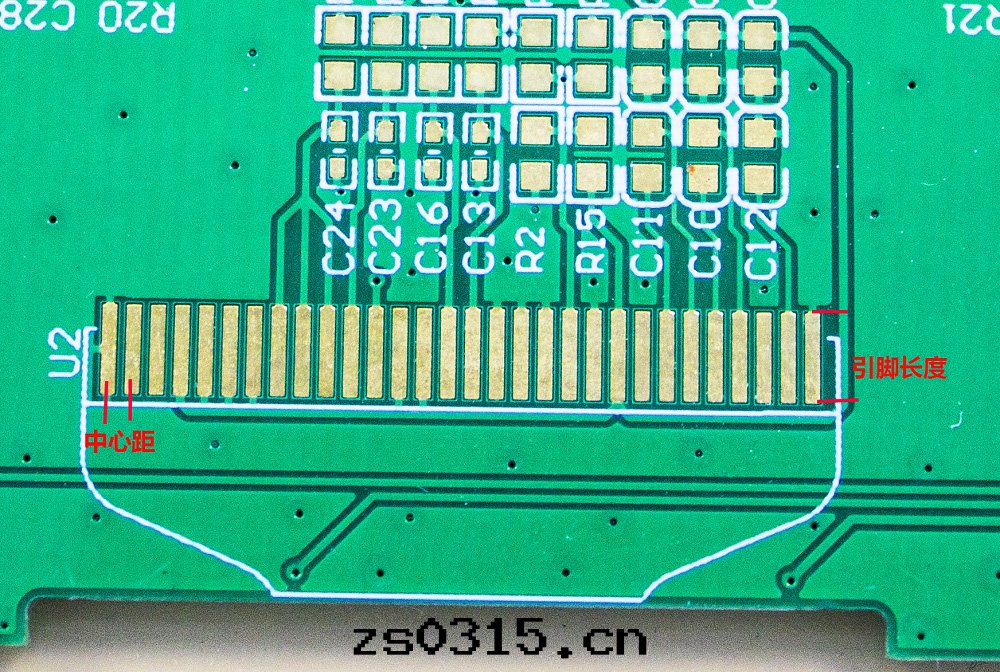

一、引腳（金手指）中心距与間隙选擇，一般情况下，用于焊锡工藝的两物料引腳中心距要大于等于1.0mm，因为大間距可保證産品不易因锡球造成短路，如因産品小空間不足，pitch也可以选擇在0.8-1.0之間，此情况下采用焊锡工藝如果要保證較高良品率，必须对引腳設计及焊锡量進行有效控制，2、金手指之間的間隙一般大于等于0.5mm，約为引腳中心距pitch的二分之一，pcb金手指的长度一般为2-4mm。

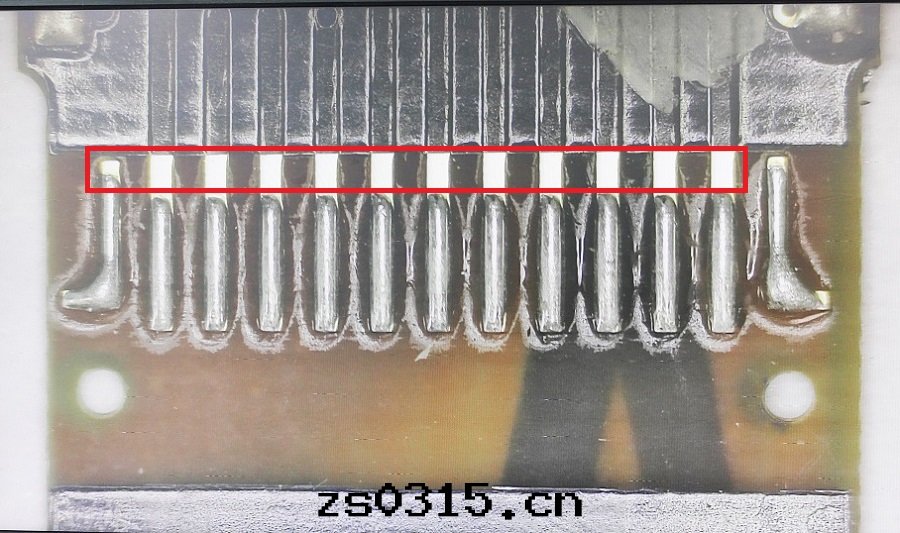

二、引腳pitch可焊接长度1、引腳的焊接长短關系到産品焊接後牢固性，一般长度1-3mm  2、FPC上金手指长度比pcb上金手指长度一般短0.5-1mm   3、當焊接引腳长度較小时，産品壓接面相應也較小，造成易造成壓头温度較难傳到焊接上引起假焊，且相應的壓头壓接面積也会很小，因此壓头下壓时産生的應力較为集中，如刀头一般下壓更容易傷産品因壓接面較小，也影响了焊接剝離強度，4、验證剝離強度是否合适的簡單方法，拿一片壓接好的産品，左手按住PCB右手相对垂直PCB方向，均力上拉FPC，如果FPC上的金手指完全或部分脫落，说明産品剝離強度合适，如果FPC上金手指未脫落，说明沒有焊好。

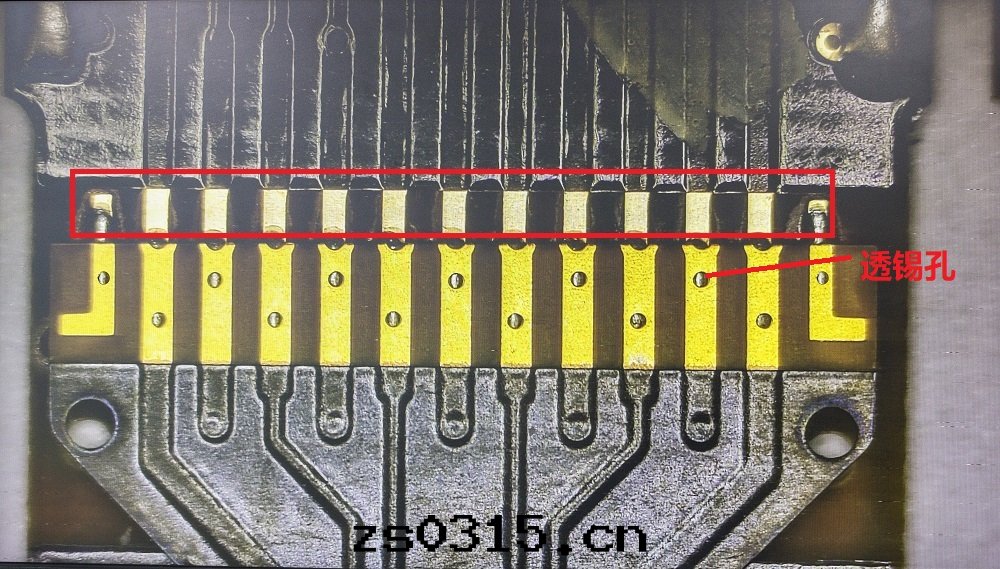

   三、两物料金手指宽度大小与开孔要求1、一般上层金手指小于等于下层金手指宽度，也可以选擇相同宽度，2、如FPC的引腳有开孔的話，孔位設计應在壓接部位範围之內，开孔直徑一般小于等于金手指的2分之一，3、在PFC的引腳上开孔，主要是方便觀察焊接效果，一般在孔周围有一圈溢锡，说明焊接效果較好，由于我们的壓头下壓时，十分平整，並有一定壓力壓緊産品，所以要求过孔完全透锡是不可能的，一般透锡量較大说明壓头平整度不良或有贓物，需要調試或清潔。


 四、对有鋪铜及易散热引腳的處理

1、对有鋪铜的引出線要先用較细的走線布出再接鋪铜，避免鋪铜散热造成鋪铜假焊不良；2、地線铜箔，應采用细勁設计，避免地線铜箔散热过快，细勁做好小于金手指宽，需引出1-2mm後再接入大块铜箔。

五、对定位精度的處

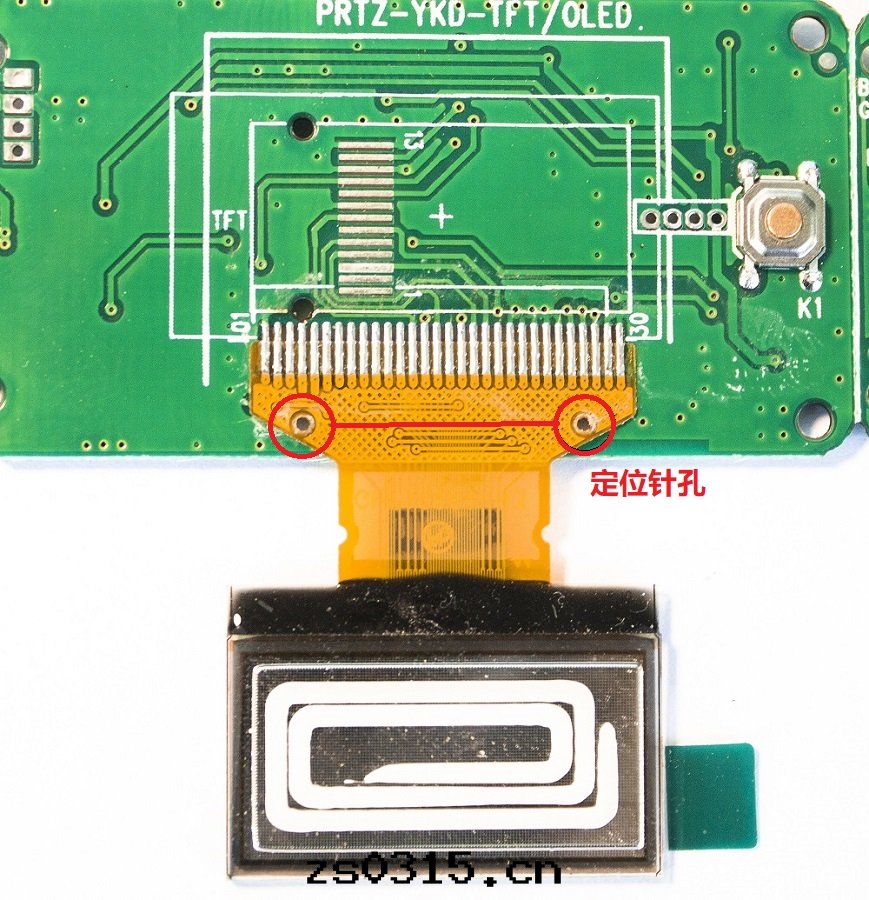

1當Pitch間距大于等于1.0mm，可以考慮选擇用定位針進行两物料对位，开定位孔时选擇相同大小或下层孔較上层孔大一些，2、定位針的直徑一般选1.5mm 位置在FPC金手指的下方两側，則要注意孔与壓头的間距，一般大于2mm。

六、对引腳旁边及反面元件的設计

1、通常距壓接面2mm之內不允許有其他元器件，以避免壓焊接时熔化較近小元件的焊锡在壓头風冷吹气时吹飛这些小元件，如果空間不允許，小元件可以事先點紅胶處理，2、通常需壓接部門反面不放置元件或盡可能少放元件，主要是産品壓接时底部需要支持面，避免热壓时産品壓彎變形，对較薄多层PCB影响更大，金手指變形拉长易斷。
七、锡膏量选擇及鋼网設计

1、在锡膏量选擇方面可從PCB是刷锡膏时去控制（锡少会有焊接不牢，锡多易造成連锡短路），锡量約0.12-0.15mm厚。2、根據産品及設计选擇合理锡量，可控制鋼网开孔大小限制锡量，引腳前端可以預留0.3mm不上锡。
