引言

LCM（Liquid Display Module）液晶顯示器件模块是液晶顯示器件、連接件、集成電路、控制部件、驅動電路和印刷電路闆、背光源以及其他結構件裝配在一起的組件，一般而言，液晶面闆与驅動IC系統的接口銜接工藝技術大致可分为下列3種：卷带式晶粒自動貼合技術（Tape Automated Bond-ing；TAB)、晶粒-玻璃接合技術（Chip on Glass;COG）、晶粒-软闆接合技術（Chip on :COF).液晶玻璃、裸片ic和柔性線路（Flexible printing cir-cuit；FPC）的機械連接和電气導通則为LCM生産的核心部分之一，其对應的生産工藝分别是COG和FOG（FPC on glass）綁定工藝。

ACF材料

异方性導電胶（Anisotropic Conductive Film;ACF)特點在于Z軸電气導通方向和XY絕缘平面的電阻特性具有明顯的差异性。當Z軸導通電阻值与XY平面絕缘電阻值的差异超过一定比值後，即可稱为良好的導電异方性。它是利用導電粒子連接IC芯片与基闆两者之間的電极使之成为導通，同时又能避免相鄰两電极間導通短路，而达成只在Z軸方向導通之目的。

導電粒子結構示意图

FOG綁定工藝流程

FOG綁定工藝是通过ACF粘合，並在一定的温度、壓力和时間热壓而實現液晶玻璃与柔性線路闆機械連接和電气導通的一種加工方式。分为四步：

1、ACF預貼：在一定的温度和壓力下，在液晶玻璃的端子部分与柔性線路闆（FPC）需要綁定的引腳處粘貼指定长度的ACF。工藝要求預貼的ACF长度和位置準确，表面平整無气泡。

2、預綁定：通过上下对位高清攝像头对FPC和LCD的引腳進行对位，並在一定的温度和壓力下進行預壓以形成初步的連接，这个步驟中对位是關鍵因素，由于引線节距越来越小，最小节距已达到0.05MM，对位精準度要在±0.005mm之內，因而需要高清攝像機（GZC-MY200四个高清攝像機)

3、主綁定：在較高的温度和壓力下，通过脈沖热壓機GZC-MY200对預綁定好的LCM産品進行主綁定，在这个壓合过程中，通过ACF導電颗粒的彈性變形和絕缘层的破裂来實現FPC与LCD玻璃的電气連接，同时ACF中的胶在高温下聚合硬化，将两種不同材料形成較強的物理連接。

4、檢測：高清攝像头对主壓後的産品進行视檢測，主要通过各部位的導電粒子變形情况進行綁定过程中的工藝条件和材料的确認。

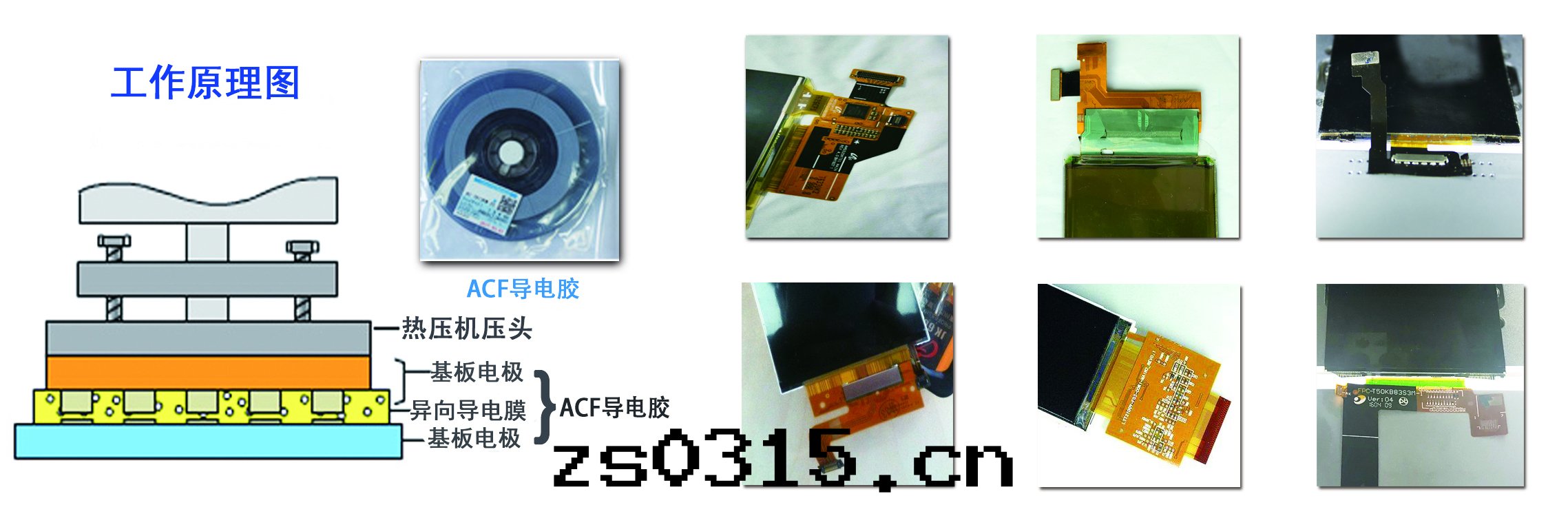

綁定後示意图

FOG綁定工藝關鍵技術

1、壓力控制，由于綁定壓力大小直接决定了ACF粒子的破碎程度，從而决定了産品的合格率，因此綁定过程中对綁定壓力的精密控制至關重要，GZC-MY200脈沖热壓機采用是精密調壓閥来控制綁定壓力。如图所示?，當綁定壓力过小时，無法實現ACF導電粒子的合理破碎，從而導致縱向電气無法導通，而當綁定壓力过大时，ACF粒子将会被壓的过于破碎，也無法實現縱向電气導通，橫向電气絕缘效果也差?。?

2、温度控制，影响ACF固化的因素主要有两个：一是起始升温速率；二是峰值温度，升温速率决定固化後的表面质量，而峰值温度則决定固化後的粘接強度，GZC-MY200采用PID自診定温控模块+钛合金刀头，起始升温快，峰值温度精準穩定。

3、壓头平整度高，壓头不平行導柱ACF粒子破碎不均勻，因为ACF粒子非常微小，一般直徑为4um左右，ACF对壓力非常敏感。當壓头工作面不平整时，就会出現一部分ACF粒子完全破碎，而另一部分ACF粒子則無法合理破碎，從而導致ITO玻璃与FPC之間電气導通不良，脈沖热壓機GZC-MY200在出廠前对壓头的平整度進行了嚴格測試。
