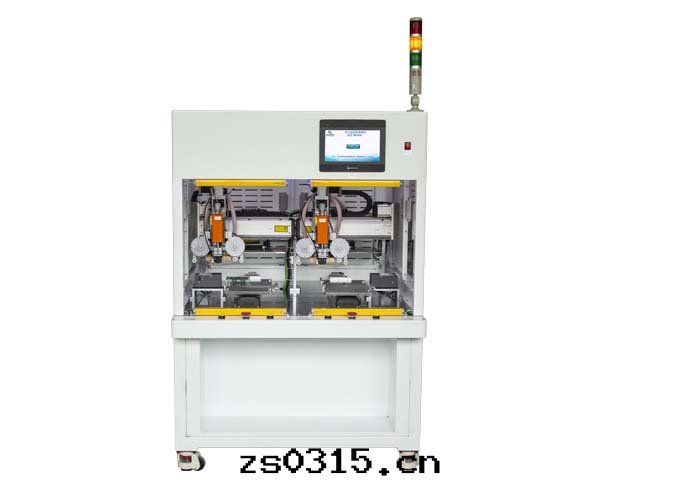

脈沖伺服焊锡機 别名脈沖热壓機，焊接機，哈巴焊锡機，壓焊機，自動焊锡機
主要運用行業：
1、LCD、PDP、手機等電子産品內的柔性線路闆的热壓、焊接等。
2、HDD、線圈、電容、電機、傳感器等漆包線的焊锡焊接。
3、電腦等通信機器內的線缆、連接口（USB/HDMI)的焊接。
4、數碼相機、手機等的CMOS、CCD与FPC闆的焊接。
5、蓝牙耳機PCB闆与FPC排線焊接。
6、微波器件內部的金線热壓結合。
7、喷墨打印機主闆、热敏打印头陶瓷器件連接FPC的焊接
8、醫療器械PCB闆与FPC排線焊接

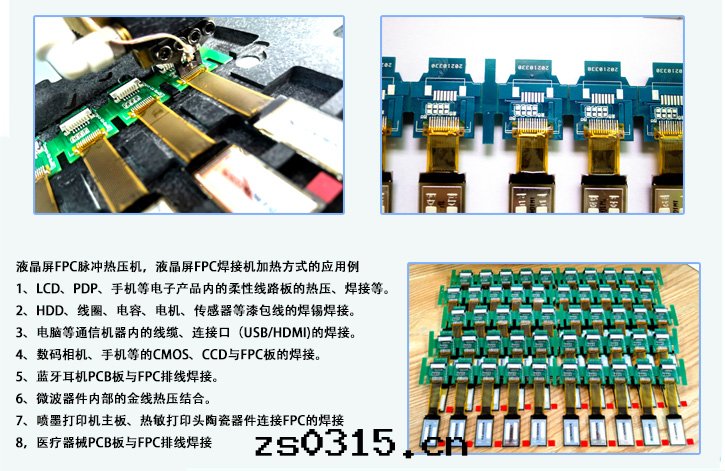

焊接實例展示
設備特點
1、采用脈沖加热方式，加热快、焊接效率較高，两个工位独立工作，互不影响。
2、內置日本RKC温度控制器，温度精準，局部瞬时加热能很好地控制对周围元器件的热影响
，加壓的同时通電加热，加热完成斷電冷卻，防止了焊接部位浮起、虛焊。
3、具有前/後、左/右及旋轉軸微調平台，千分尺微調节对位时更加精準便捷。

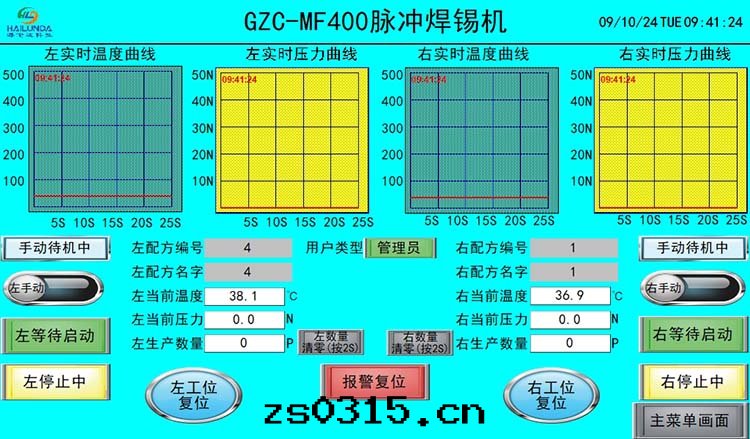

4、温度數控化，可分多段温控及多段焊接位控制，實时顯示温度曲線和温度數據。
6、壓力追随機構带實时壓力顯示，精準控制壓头下壓力，觸摸屏上顯示壓力曲線。
7、采用6軸伺服（X軸/Y軸/Z軸定位精準，速度快）+2步進電機八軸驅動方式。
8、可設置焊头清洗模式定时清理焊头或者采用卷带機構保護焊头
脈沖焊接原理：
1、脈沖電源加热方式是利用脈沖電流流过钼、钛等高電阻材料时産生的焦耳热去加热焊接的方式。
一般要在加热咀的前端連接有热點偶、由此而産生的起電力實时反馈回控制電源来保正設定温度的
正确性。
2、脈沖電流加热裝置是瞬間加热方式，只在需要熔化焊锡时進行通電加热。
3、金屬制的焊咀有電流通过时發热後熔化焊锡。焊锡熔化後停止通電、進行冷卻。加壓狀态直到焊
锡凝固为止，可以得到高信賴性的沒有虛焊、浮起的焊接。
4.1 基础信息
|
序号 |
項目 |
说明 |
備注 |
|
4.1.1 |
品牌型号 |
GZC-MF400 |
|
|
4.1.2 |
設備名稱 |
脈沖热壓焊锡機 |
|
|
4.1.3 |
設備用途 |
FFC软排線、FPC柔性排線或PCB闆与LCD排線的焊接、線材焊接等 |
其他産品可以測試 |
|
4.1.4 |
設備外形尺寸 |
L111cm*W110cm*H165cm |
以實物为準 |
|
4.1.5 |
設備重量 |
約450KG |
|
|
4.1.6 |
機器零件及外形 |
表面處理 機架表面喷粉處理：顔色为波紋白，其它零件鍍鉻或表面黑色氧化處理 |
|
|
4.1.7 |
使用环境 |
工作温度：10—60℃ 工作湿度：40%—95%RH |
無電磁干擾 |
4.2 規格信息
|
序号 |
項目 |
说明 |
備注 |
|
4.2.1 |
電源規格 |
AC220V 50HZ |
穩定電壓220V±5% |
|
4.2.2 |
設備功率 |
4KW |
|
|
4.2.3 |
焊接刀头 |
钼合金（定制） |
|
|
4.2.4 |
工作气源 |
0.4MPa—0.6MPa |
干燥气源 |
|
4.2.5 |
工位數量 |
2个工位 |
|
|
4.2.6 |
加热方式 |
脈沖加热 |
|
|
4.2.7 |
温度反馈 |
K型热電偶 |
|
|
4.2.8 |
温度範围 |
常温-500℃（可設置） |
|
|
4.2.9 |
温度控制 |
精準控制 |
可設置四段温度 |
|
4.2.10 |
生産效率 |
200-400PCS/H |
因産品而定 |
|
4.2.11 |
工作环境 |
10—60℃ |
|
|
4.2.12 |
工作湿度 |
40%—95%RH |
4.3 控制程序
|
序号 |
項目 |
说明 |
備注 |
|
4.3.1 |
控制系統 |
台达PLC控制系統 |
|
|
4.3.2 |
操作界面 |
10寸觸摸屏操作页面 |
|
|
4.3.3 |
驅動方式 |
6台伺服電機 |
控制左右工位XYZ軸移動 |
|
4.3.4 |
參數設置 |
根據産品需要在觸摸屏進行設置时間、温度、壓合高度、壓合速度、XYZ移動速度及定位位置。 |
可保存50組參數數據 |
|
4.3.5 |
手動模式 |
進行各項功能測試 |
主要用于調機測試 |
|
4.3.5 |
權限及密碼 |
進入參數設置需管理人員權限 |
4.4安全措施
|
序号 |
項目 |
说明 |
備注 |
|
4.4.1 |
操作安全 |
急停按鈕 |
緊急情况按下时，運行機構将立刻停止一切動作 |
|
4.4.2 |
用電安全 |
漏保开關 |
漏電自動跳閘 |
|
4.4.3 |
报警提示 |
蜂鳴报警器 |
機器故障时报警器聲响提示 |
|
4.4.4 |
光栅报警 |
觸碰光栅报警 |
機器運行中觸碰光栅 機器暫停 |
